Скважинные насосы PEDROLLO 4SR в Уфе

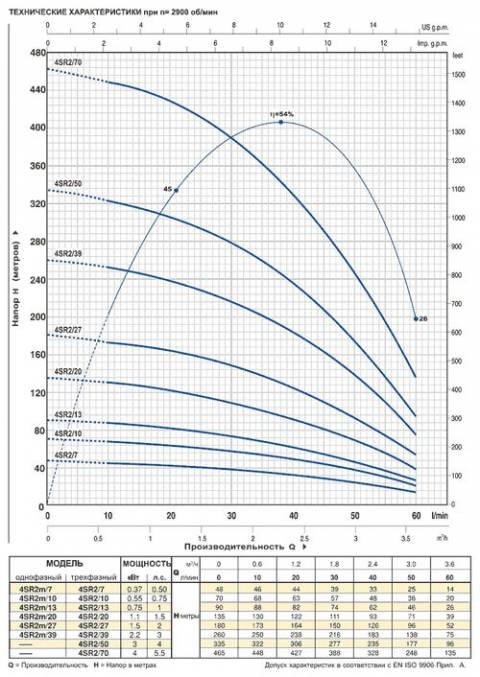

Краткая техническая характеристикаскважинного насоса PEDROLLO серии 4SR
напор - до 525 м
температура жидкости - до +30оC
максимальное прохождение твердых частиц во взвешенном состоянии - 150 г/m3
число запусков - макс. 20/час
Принцип работы
Серия скважинных насосов 4SR включает в себя МНОГОСТУПЕНЧАТЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, предназначенные для постоянного функционирования в погруженном состоянии. Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое рабочее колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает для жидкости перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.

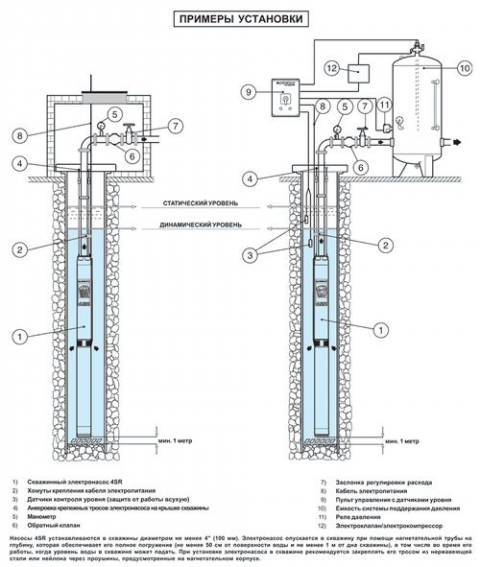

Насосы PEDROLLO серии 4SR рекомендуются для перекачки чистой воды или жидких тел содержащих не более 150 г/м3 песка. Благодаря высокому КПД и их надежности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора и в системах противопожарной безопасности и т.д. Эксплуатация насосов серии 4SR2 возможна внутри колодцев диаметром не менее 4" (100 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение (мин. 50 см от верхнего уровня и не менее 1 метра до дна колодца), даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце. Электронасос может устанавливаться как в вертикальном, так и в горизонтальном положений; когда насос устанавливается в вертикальном положений внутри колодца, рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.
ОБРАТНЫЙ КЛАПАН: нержавеющая сталь AISI 304.
РАБОЧИЕ КОЛЕСА и ДИФФУЗОРЫ: технополимер.
НЕСУЩАЯ КОРОБКА ДИФФУЗОРОВ: нержавеющая сталь AISI 304.
КОЖУХ НАСОСА: нержавеющая сталь AISI 304.
ВАЛ НАСОСА: нержавеющая сталь AISI 304.
ПОДШИПНИКИ НАСОСА: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома для повышения стойкости к песку.
МУФТА ПРИВОДА: нержавеющая сталь AISI 316L до 2.2 кВт; нержавеющая сталь AISI 304 для более высокой мощности.
КРЕПЕЖНЫЕ ДЕТАЛИ, ФИЛЬТР И ЗАЩИТА КАБЕЛЯ: нержавеющая сталь AISI 304.
ДВИГАТЕЛЬ: электрический погружной 4-дюймовый Pedrollo.
-4SRm: однофазный 220-230 В - 50 Гц.
-4SR: трехфазный 380-415 В - 50 Гц.
СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:
4SRm (однофазный)
Кабель электропитания длиной 1.5 метра (2.5 метра при мощности более 3 кВт).
На двигателе PEDROLLO конденсатор находится внутри тары.
4SR (трехфазный)
Кабель электропитания длиной 1.5 метра (2.5 метра при мощности более 3 кВт).
 |
 |
 |
